Turbinen Verstellung Leitapparat und Stauwerk

Hydraulische Verstellung für Turbinenleitapparat und Stauwerk.

Kunde

Spezialist für Kleinwasserkraftanlagen.

Anwendung

Wasserkraftwerk

Kundenanforderungen

  • Kompakter Aufbau nach Kundenvorgabe.
  • Pulsationsarmer Betrieb.
  • Hohe Anforderungen an Gleichlauf (Gleichlauffehler in engem Toleranzbereich).
  • Enger Temperaturbereich für Hydrauliköl.
  • Hohe Anforderung an Verfügbarkeit und Zuverlässigkeit.
  • Aufstellungsort: Deutschland.

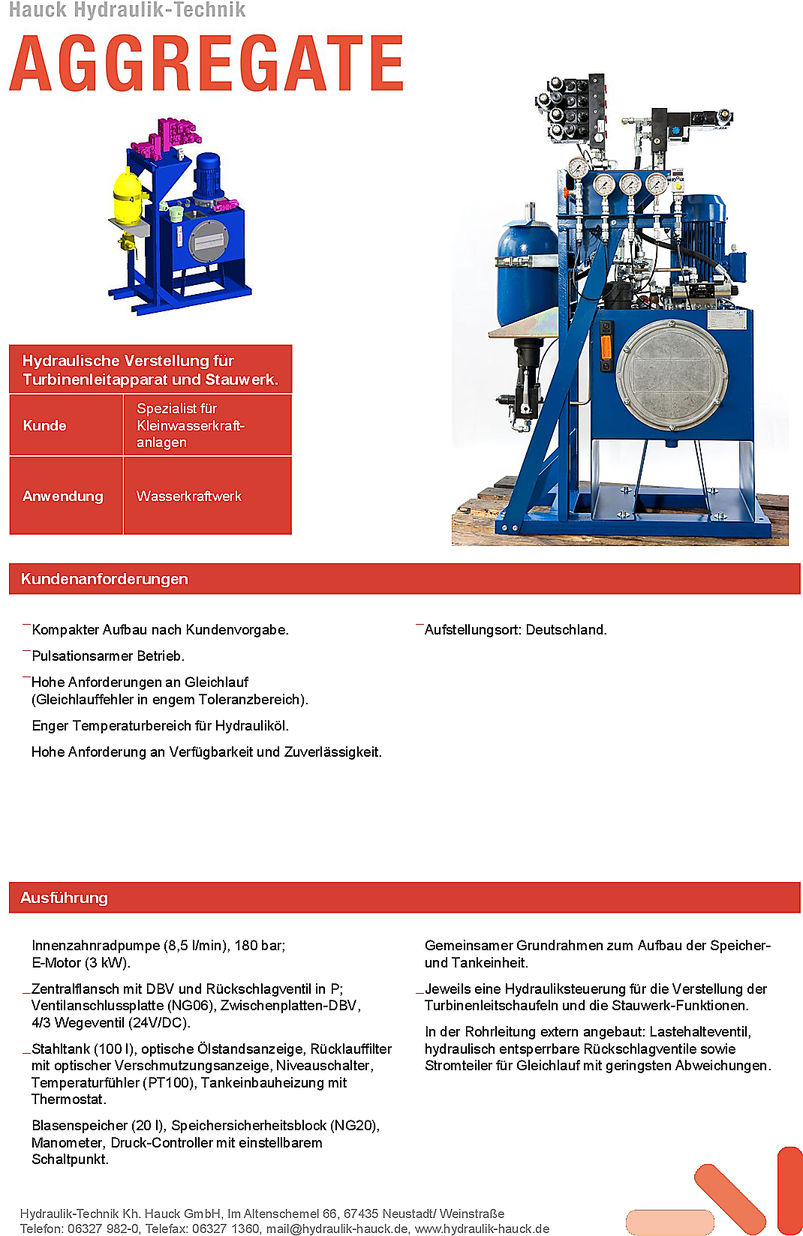

PDF Projekt Turbinen Verstellung Leitapparat und Stauwerk

Download PDF

Projekt Turbinen Verstellung Leitapparat und Stauwerk

Ausführung

Innenzahnradpumpe (8,5 l/min), 180 bar; E-Motor (3 kW).

Zentralflansch mit DBV und Rückschlagventil in P; Ventilanschlussplatte (NG06), Zwischenplatten-DBV, 4/3 Wegeventil (24V/DC).

Stahltank (100 l), optische Ölstandsanzeige, Rücklauffilter mit optischer Verschmutzungsanzeige, Niveauschalter, Temperaturfühler (PT100), Tankeinbauheizung mit Thermostat.

Blasenspeicher (20 l), Speichersicherheitsblock (NG20), Manometer, Druck-Controller mit einstellbarem Schaltpunkt.

Gemeinsamer Grundrahmen zum Aufbau der Speicher- und Tankeinheit.

Jeweils eine Hydrauliksteuerung für die Verstellung der Turbinenleitschaufeln und die Stauwerk-Funktionen.

In der Rohrleitung extern angebaut: Lastehalteventil, hydraulisch entsperrbare Rückschlagventile sowie Stromteiler für Gleichlauf mit geringsten Abweichungen.
