Schubaufgeber

Aggregat für Schubaufgeber

Kunde

Anlagenbau im Bereich Fördertechnik.

Anwendung

Schubaufgeber in einem Kies- und Betonwerk.

Kundenanforderungen

  • Veränderbare Geschwindigkeit und variable Hubeinstellung der Zylinder über Proportionaltechnik.
  • Konstante Anpresskraft der Steine gegen den Brecher.
  • Menge pro Zeiteinheit und Körnung sind variabel.
  • Verschleißarme Ausführung.
  • Vorgegebener Einbauraum.
  • Aufstellungsort: Schweiz.

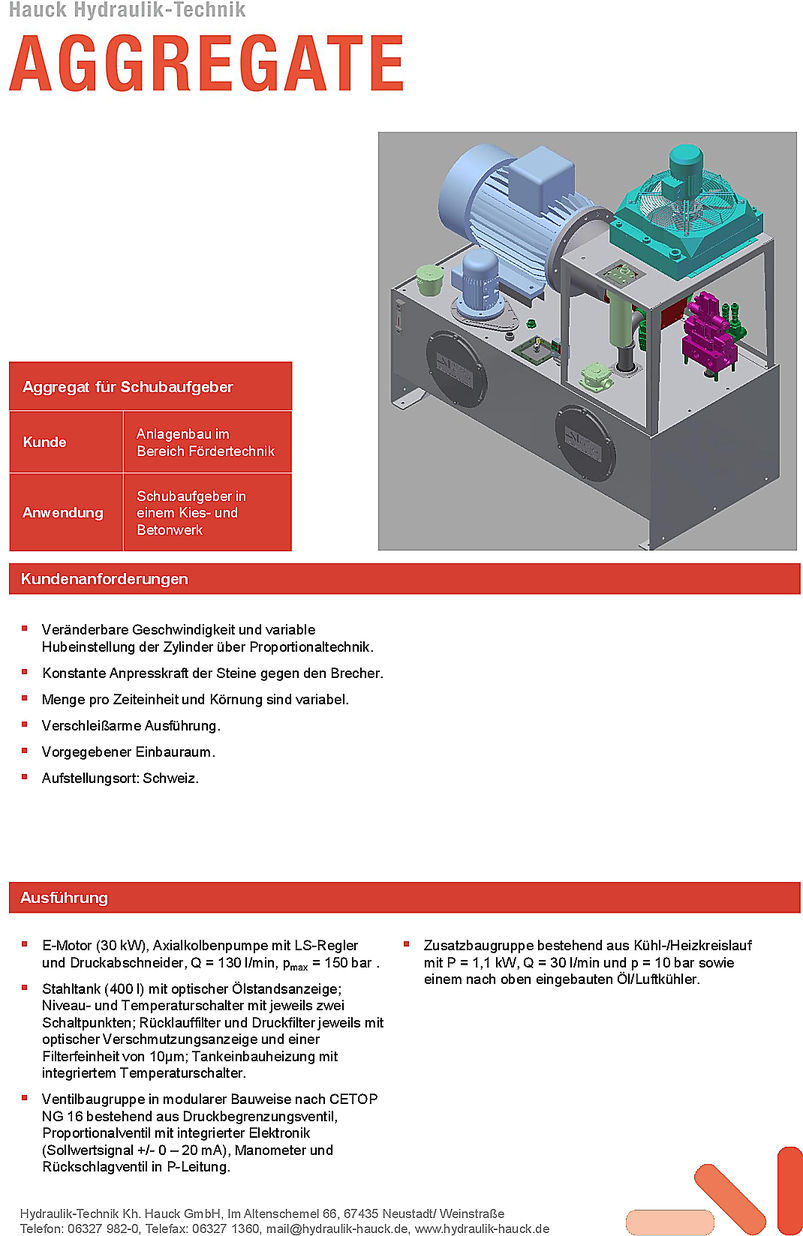

PDF Projekt Schubaufgeber

Download PDF

Projekt Schubaufgeber

Ausführung

E-Motor (30 kW), Axialkolbenpumpe mit LS-Regler und Druckabschneider, Q = 130 l/min, p max = 150 bar.

Stahltank (400 l) mit optischer Ölstandsanzeige; Niveau- und Temperaturschalter mit jeweils zwei Schaltpunkten; Rücklauffilter und Druckfilter jeweils mit optischer Verschmutzungsanzeige und einer Filterfeinheit von 10?m; Tankeinbauheizung mit integriertem Temperaturschalter.

Ventilbaugruppe in modularer Bauweise nach CETOP NG 16 bestehend aus Druckbegrenzungsventil, Proportionalventil mit integrierter Elektronik (Sollwertsignal +/- 0 – 20 mA), Manometer und Rückschlagventil in P-Leitung.

Zusatzbaugruppe bestehend aus Kühl-/Heizkreislauf mit P = 1,1 kW, Q = 30 l/min und p = 10 bar sowie einem nach oben eingebauten Öl/Luftkühler.
