Produktion von Betonfertigteilen

Hydraulische Kipptischbetätigung

Kunde

Hersteller von Produktionsanlagen für Betonfertigteile.

Anwendung

Hydraulische Kipptischbetätigung.

Kundenanforderungen

  • Gleichlaufregelung für hydraulischen Kipptisch mit zwei Achsen über Regelbaugruppe mit SSI Schnittstelle und Profibus Interface.
  • Kippzylinder mit Wegaufnehmer.
  • Gleichlaufabweichung max. +/- 1 mm bei einer Geschwindigkeit von bis zu 20 mm/s.
  • Variable Einstellung der Geschwindigkeit über die E-Steuerung.
  • Einschaltdauer ca. 10% (ED) bei Ausführung ohne Ölkühlung.
  • Einhaltung der UVV-Sicherheitsanforderungen.

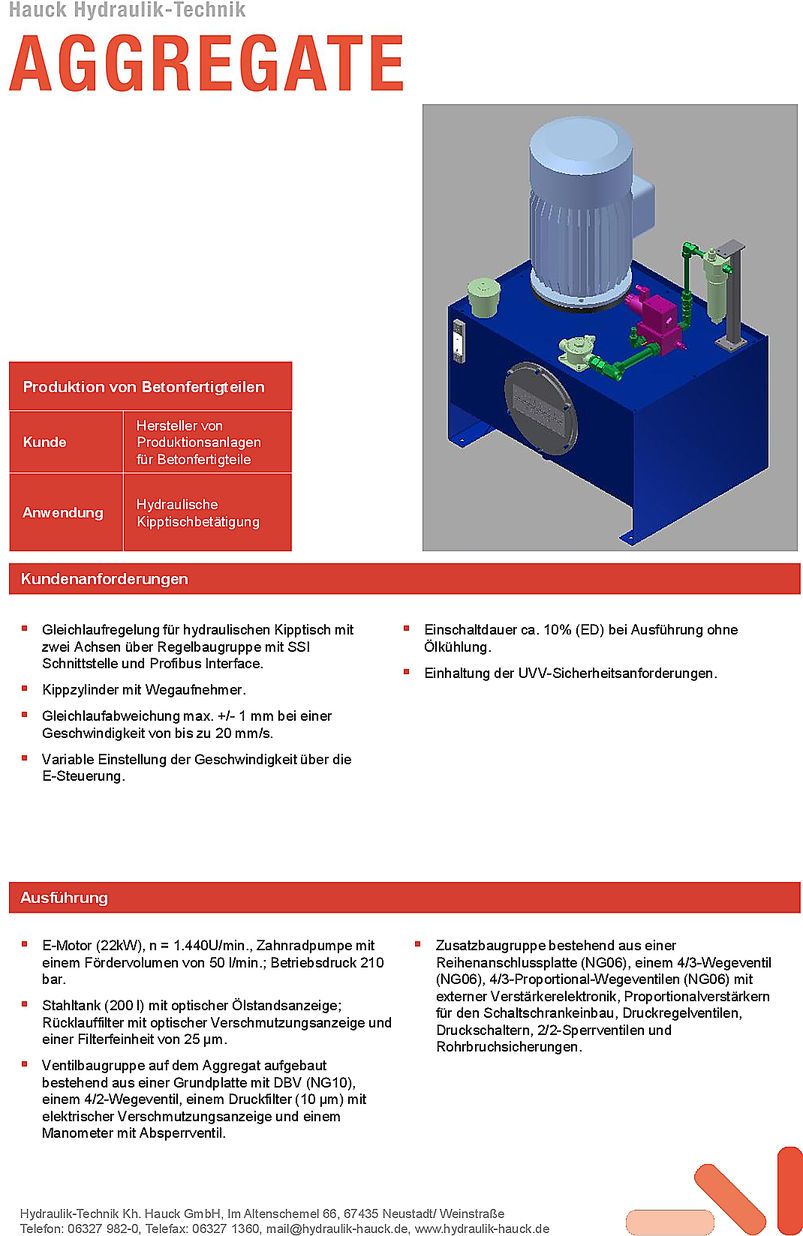

PDF Projekt Produktion von Betonfertigteilen

Download PDF

Ausführung

E-Motor (22kW), n = 1.440U/min., Zahnradpumpe mit einem Fördervolumen von 50 l/min.; Betriebsdruck 210 bar.

Stahltank (200 l) mit optischer Ölstandsanzeige; Rücklauffilter mit optischer Verschmutzungsanzeige und einer Filterfeinheit von 25 ?m.

Ventilbaugruppe auf dem Aggregat aufgebaut bestehend aus einer Grundplatte mit DBV (NG10), einem 4/2-Wegeventil, einem Druckfilter (10 ?m) mit elektrischer Verschmutzungsanzeige und einem Manometer mit Absperrventil.

Zusatzbaugruppe bestehend aus einer Reihenanschlussplatte (NG06), einem 4/3-Wegeventil (NG06), 4/3-Proportional-Wegeventilen (NG06) mit externer Verstärkerelektronik, Proportionalverstärkern für den Schaltschrankeinbau, Druckregelventilen, Druckschaltern, 2/2-Sperrventilen und Rohrbruchsicherungen.
