Hubtischbetätigung

Betätigung von Hubtischen

Kunde

Hersteller von Hebe- und Handhabungstechnik.

Anwendung

Betätigung von Scheren- und Rollenhubtischen.

Kundenanforderungen

  • Vorgegebene Einbaumaße müssen eingehalten werden.
  • Kompakte, platzsparende Bauweise.
  • Wartungsfreundlich.
  • Geeignet für Betriebsmedien nach Kundenvorgabe (z. B. umweltschonende Hydraulikflüssigkeiten).
  • Drehstrommotor in IE3 (Premium Efficiency).
  • Ex-Ausführung bei Bedarf.

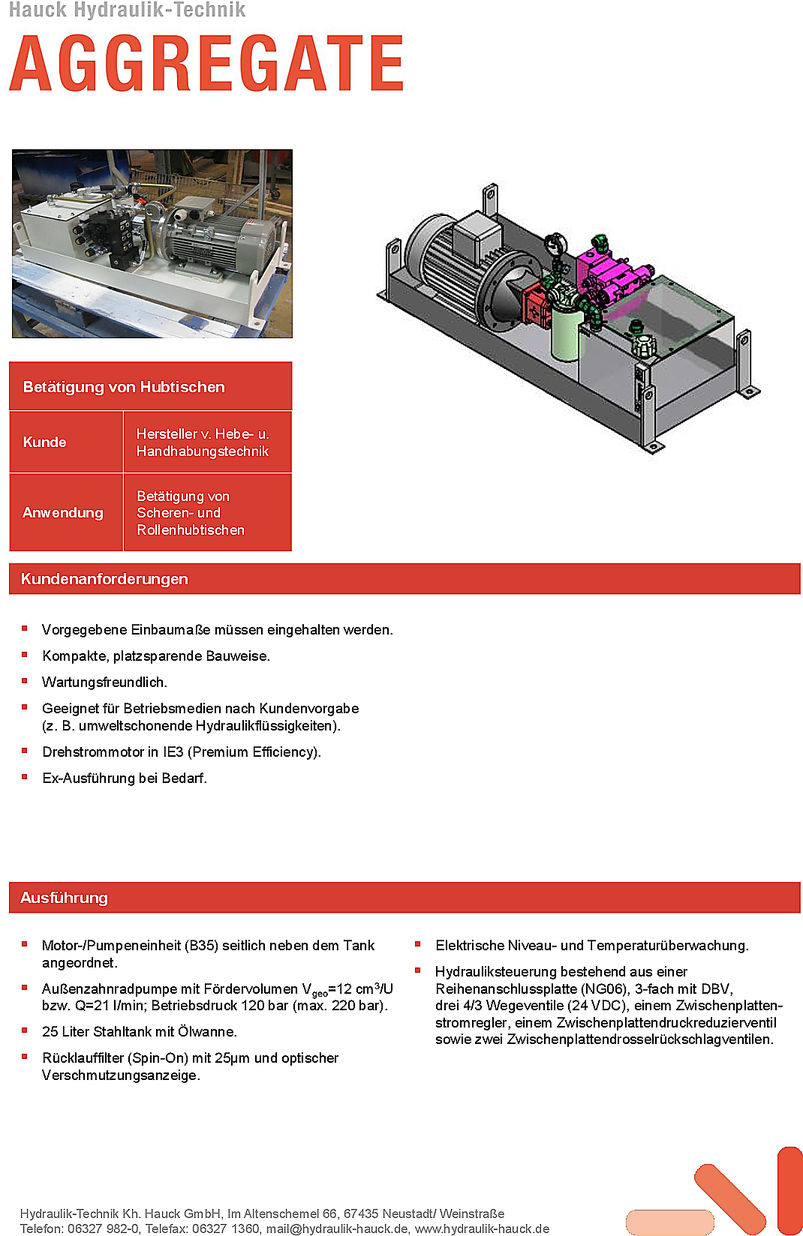

PDF Projekt Hubtischbetaetigung

Download PDF

Projekt Hubtischbetaetigung

Ausführung

Motor-/Pumpeneinheit (B35) seitlich neben dem Tank angeordnet.

Außenzahnradpumpe mit Fördervolumen V geo =12 cm 3 /U bzw. Q=21 l/min; Betriebsdruck 120 bar (max. 220 bar).

25 Liter Stahltank mit Ölwanne.

Rücklauffilter (Spin-On) mit 25?m und optischer Verschmutzungsanzeige.

Elektrische Niveau- und Temperaturüberwachung.

Hydrauliksteuerung bestehend aus einer Reihenanschlussplatte (NG06), 3-fach mit DBV, drei 4/3 Wegeventile (24 VDC), einem Zwischenplattenstromregler, einem Zwischenplattendruckreduzierventil sowie zwei Zwischenplattendrosselrückschlagventilen.
