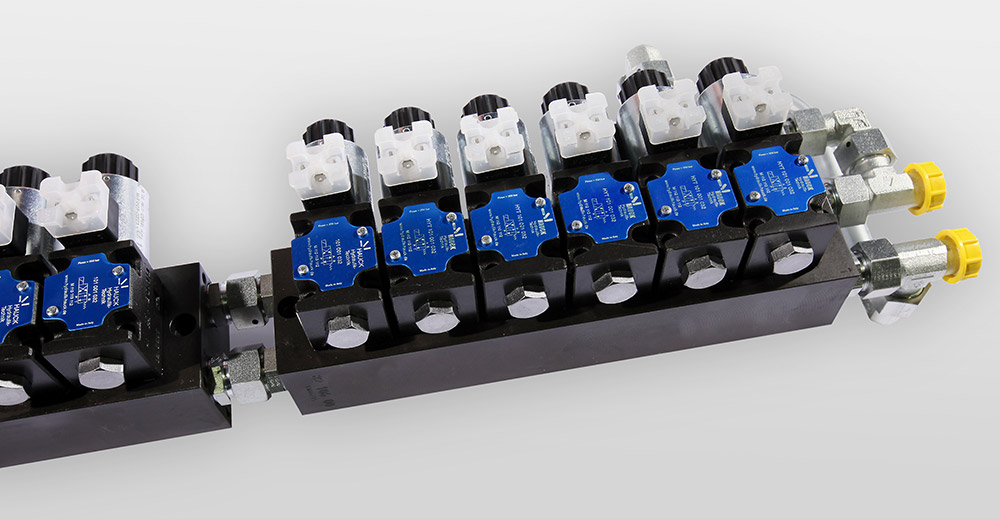

Wegeventile
Um die Arbeitsbewegungen eines Hydraulikzylinders oder eines Hydraulikmotors wie Ausfahren/Einfahren, die Drehrichtung oder Start/Stopp auszuführen, muss der Volumenstrom in einer Hydraulikanlage so geschaltet werden, dass er den der geforderten Arbeitsbewegung entsprechenden Leitungsweg nimmt. Für diese Schaltfunktion werden Wegeventile eingesetzt.
Wegeschieberventile werden in der Praxis sowohl in der Industrie- als auch der Mobilhydraulik am häufigsten verwendet. Sie bestehen aus einem Ventilgehäuse mit einer Längsbohrung, in welcher der Ventilkolben geführt wird. Durch die Gestaltung der Kolbengeometrie lassen sich unterschiedliche Schaltfunktionen realisieren.
Eingeteilt werden Wegeventile nach der Anzahl der Leitungsanschlüsse und der Schaltstellungen. Die einzelnen Schaltstellungen werden durch aneinandergefügte Symbole gemäß DIN-ISO 1219 dargestellt, wobei an das Symbol für die Neutralstellung die Leitungsanschlüsse gezeichnet werden.
Umfassende Variantenauswahl
Das Lieferprogramm von Hauck Hydraulik Hydraulik-Technik bietet eine umfassende Auswahl an Wegeventilen der Nenngröße NG06/CETOP 03 mit einem breiten Spektrum von Kolbenvarianten und weiteren Optionen, um die bestmögliche Umsetzung der gegebenen Anwendungsanforderungen zu ermöglichen.
Betriebsdrücke bis zu 350 bar (in P, A und B) bzw. 210 bar für die Gleichstromvariante und 140 bar für die Wechselstromvariante in T sind möglich. Der maximale Durchfluss liegt für die Gleichstromvariante bei 100l/min und bei 90 l/min für die Wechselstromvariante. Der Temperaturbereich des Druckmediums beträgt -20°C bis +80°C.

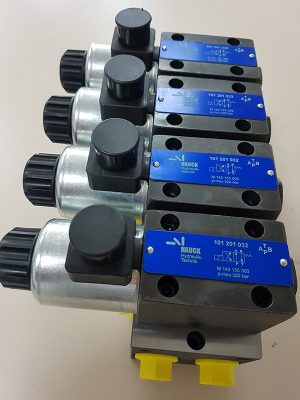

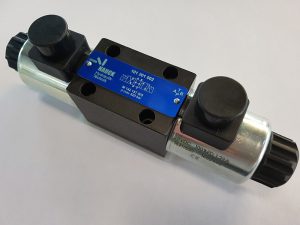

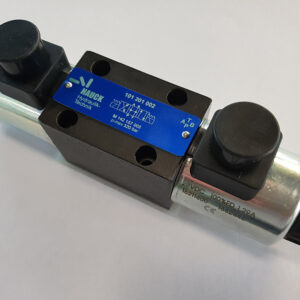

Die Betätigung des Ventils erfolgt je nach Ausführung über einen oder zwei Magnete, die in drei Positionen fixiert werden können: oben bzw. jeweils seitlich. Die Einbaulage des Ventils ist beliebig. Diese Flexibilität ermöglicht eine optimale Anpassung an die vorhandenen Einbaugegebenheiten.

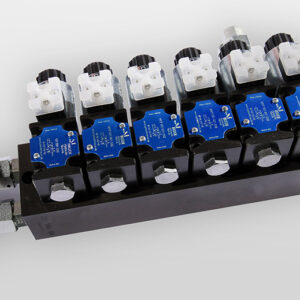

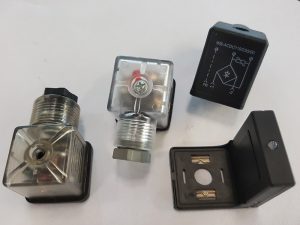

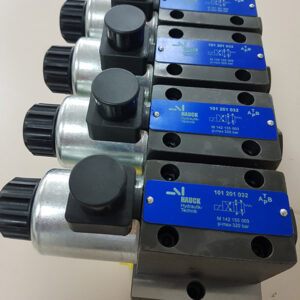

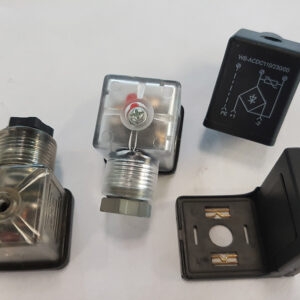

Die Magnete stehen für verschiedene Spannungen sowohl für Gleichstrom und als auch Wechselstrom zur Verfügung. Der Anschluss erfolgt mittels Ventilstecker nach DIN EN 175301-803.
Es stehen verschiedene Kolbenvarianten mit zwei und drei Schaltstellungen zur Auswahl. Damit lässt sich eine große Bandbreite von Schaltfunktionen in den jeweiligen Kolbenstellungen realisieren.
Das Anschlussbild der Wegeventile von Hauck Hydraulik Hydraulik-Technik entspricht DIN 24340/ISO 4401.
